Исследован процесс резки алмазированной проволокой крупноблочных слитков CdZnTe (КЦТ) на пластины. Определены оптимальные технологические режимы, позволяющие увеличить выход пластин из одного слитка до 30 % по сравнению с методом резки диском. Показано, что применение селективного травления после резки обеспечивает визуализацию дислокационной картины и служит надежным методом отбраковки подложечного материала на начальных этапах технологического маршрута.
The slicing of CdZnTe ingots using diamond wire cutting was investigated. Optimal process conditions were determined, enabling an increase of up to 30 % in the number of wafers obtained from a single ingot compared to the diamond saw cutting method. It is shown that the use of selective etching after slicing allows for the visualization of the dislocation pattern and serves as a reliable method for rejecting substrate material at the early stages of the manufacturing process.
Идентификаторы и классификаторы
- SCI
- Физика
Таким образом, применение рассмотренных технологических решений оптимизирует технологический процесс производства пластин CdZnTe (211)B. Разделение крупноблочных слитков КЦТ на пластины при помощи метода резки алмазированной проволокой по сравнению с методом резки с использованием диска АВРК позволяет при сохранении целостности пластин отрезать более тонкие (1400 мкм против 2000 мкм) пластины-заготовки с меньшей глубиной нарушенного слоя, что способствует увеличению количества пластин, получаемых из одного слитка, вплоть до 30 %, а также снижает время последующей обработки.
Селективное травление для выявления пространственной неоднородности распределения дефектов с последующим расчетом плотности дислокаций дает возможность оценить пригодность пластины для дальнейших операций эпитаксиального роста, способствуя ранней отбраковке непригодных образцов, что создаёт основу для воспроизводимой входной аттестации подложек.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.

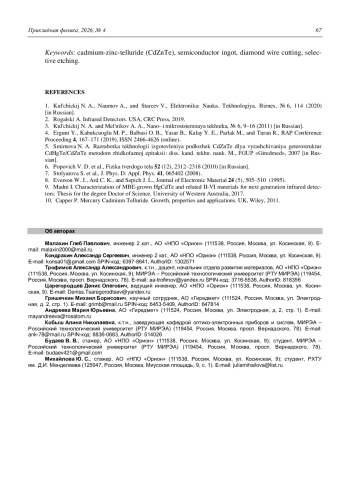

Список литературы
- Кульчицкий Н. А., Наумов А., Старцев В. / Электроника: Наука. Технология. Бизнес. 2020. № 6. С. 114.
- Rogalski A. Infrared Detectors. – USA: CRC Press, 2019.
- Кульчицкий Н. А., Мельников А. А. / Нано- и микросистемная техника. 2011. № 6. С. 9–16.
- Ergunt Y., Kabukcuoglu M. P., Balbasi O. B., Yasar B., Kalay Y. E., Parlak M., Turan R. / RAP Conference Proceeding. 2019. Vol. 4. P. 167–171. ISSN 2466-4626 (online).
- Смирнова Н. А. Разработка технологии изготовления подложек CdZnTe для выращивания гетероструктур CdHgTe/CdZnTe методом жидкофазной эпитаксии: дисс. канд. техн. наук. – М.: ФГУП «Гиредмед», 2007.
- Попович В. Д. и др. / Физика твердого тела. 2010. Т. 52. Вып. 12. С. 2312–2318.
- Stolyarova S. et al. / J. Phys. D: Appl. Phys. 2008. Vol. 41. Р. 065402.
- Everson W. J., Ard C. K., Sepich J. L. / Journal of Electronic Material. 1995. Vol. 24. № 5. Р. 505–510.
- Madni I. Characterization of MBE-grown HgCdTe and related II-VI materials for next generation infrared detectors: Thesis for the degree Doctor of Science. – University of Western Australia, 2017.
- Capper P. Mercury Cadmium Telluride. Growth, properties and applications. – UK: Wiley, 2011.
- Kul’chickij N. A., Naumov A., and Starcev V., Elektronika: Nauka. Tekhnologiya. Biznes, № 6, 114 (2020) [in Russian].
- Rogalski A. Infrared Detectors. USA, CRC Press, 2019.
- Kul’chickij N. A. and Mel’nikov A. A., Nano- i mikrosistemnaya tekhnika, № 6, 9–16 (2011) [in Russian].
- Ergunt Y., Kabukcuoglu M. P., Balbasi O. B., Yasar B., Kalay Y. E., Parlak M., and Turan R., RAP Conference Proceeding 4, 167–171 (2019), ISSN 2466-4626 (online).
- Smirnova N. A. Razrabotka tekhnologii izgotovleniya podlozhek CdZnTe dlya vyrashchivaniya geterostruktur CdHgTe/CdZnTe metodom zhidkofaznoj epitaksii: diss. kand. tekhn. nauk. M., FGUP «Giredmed», 2007 [in Rus-sian].
- Popovich V. D. et al., Fizika tverdogo tela 52 (12), 2312–2318 (2010) [in Russian].
- Stolyarova S. et al., J. Phys. D: Appl. Phys. 41, 065402 (2008).
- Everson W. J., Ard C. K., and Sepich J. L., Journal of Electronic Material 24 (5), 505–510 (1995).
- Madni I. Characterization of MBE-grown HgCdTe and related II-VI materials for next generation infrared detectors: Thesis for the degree Doctor of Science. University of Western Australia, 2017.
- Capper P. Mercury Cadmium Telluride. Growth, properties and applications. UK, Wiley, 2011.
