Исследованы матричные ультрафиолетовые фотоприемные модули (УФМ) формата 320х256 элементов на основе гетероэпитаксиальных структур AlxGa1-xN (ГЭС AlGaN), чувствительные в видимо-слепом и солнечно-слепом диапазонах УФ диапазона. ГЭС AlGaN выращивались методами мосгидридной эпитаксии (МОС) и молекулярно-лучевой эпитаксии (МЛЭ) на сапфировых подложках. Качество p-i-n-фотодиодов оценивалось по измерению вольт-амперных характеристик
UV visible-blind and solar-blind 320х256 FPAs based on the AlxGa1-xN heterostructures have been developed and investigated. AlxGa1-xN heterostructures were grown by both MOCVD and MBE methods on sapphire substrates. The readout circuit (ROIC) on the basis of the capacitive transimpedance amplifi er (CTIA) was used to integrate and read AlGaN p-i-n photodiodes currents. The dark current of AlGaN p-i-n photodiodes in mesa-structure with pitch 30 μm was less then 10–13 A and differential resistance was more then 3.1013 Ohm
Идентификаторы и классификаторы
- SCI
- Физика

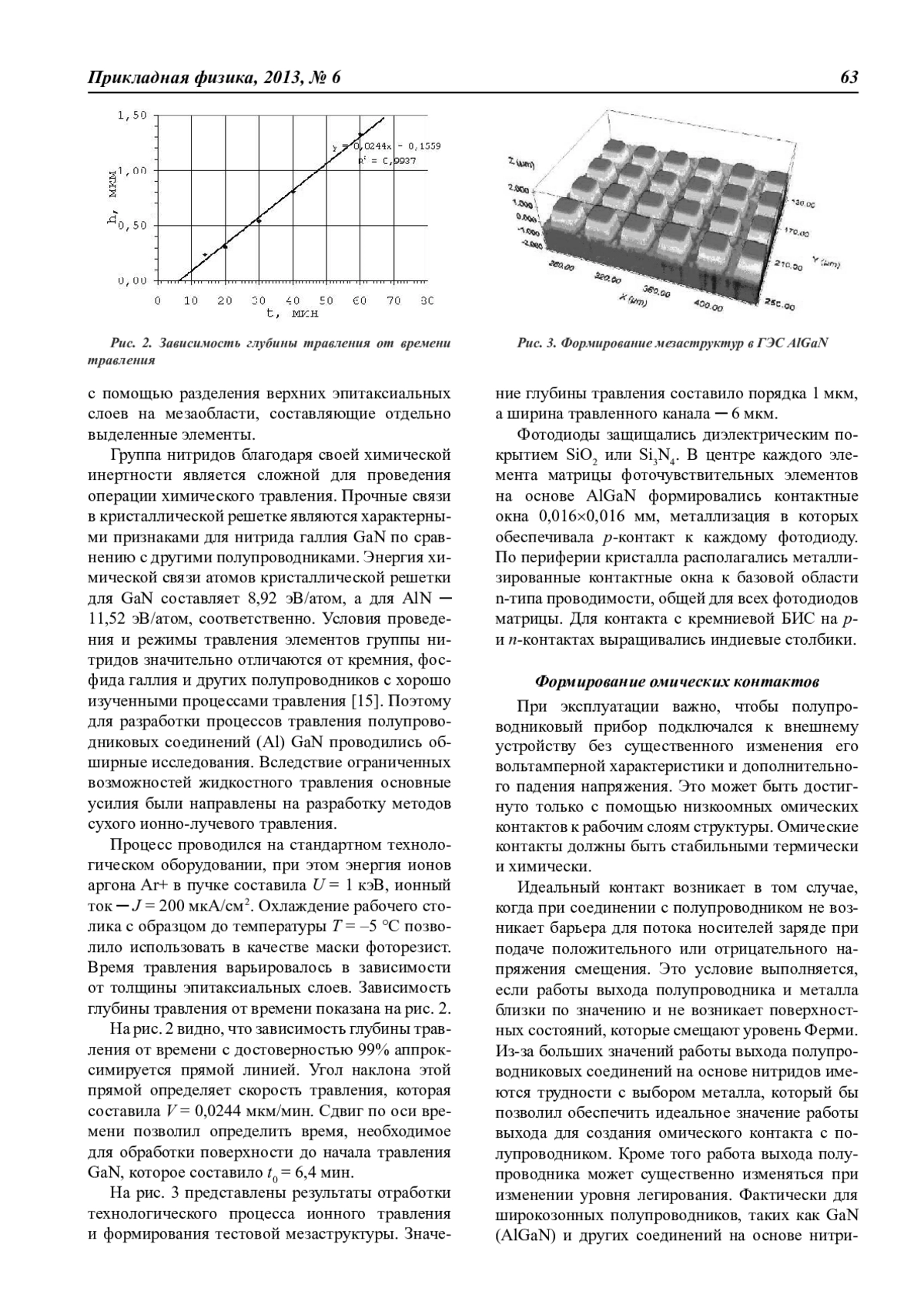

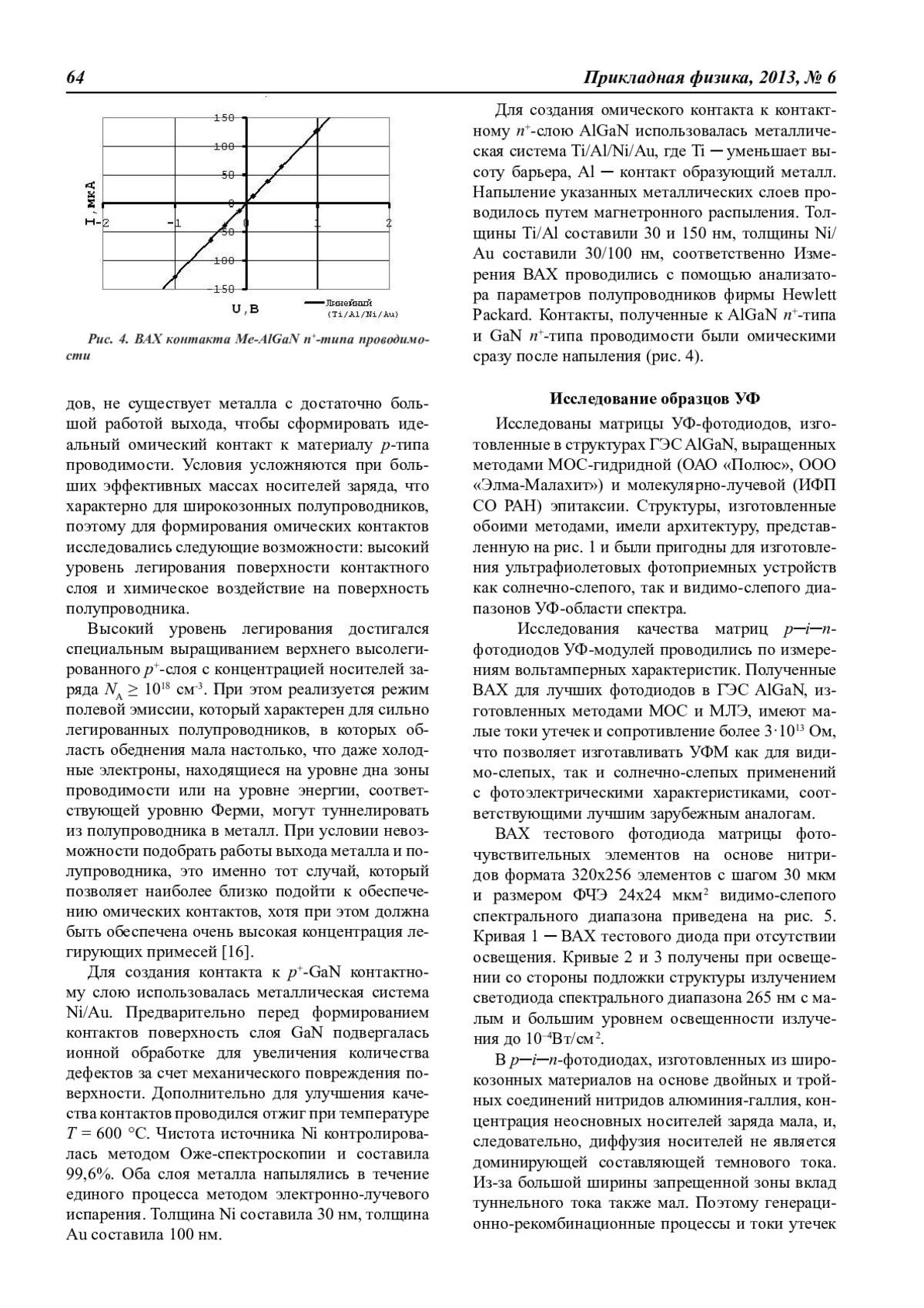

Наиболее перспективным направлением построения УФМ является использование матриц р─i─n-фотодиодов на основе гетероэпитаксиальных структур AlGaN/GaN, которые позволяют реализовать наибольшие значения обнаружительной способности и вольтовой чувствительности. Матрицы формата 320×256 элементов с шагом 30 мкм формировались с помощью разделения верхних эпитаксиальных слоев на мезаобласти в гетероструктурах AlGaN/GaN, выращенных на подложках Al2O3, c толщиной эпитаксиальных фоточувствительных и фотодиодных слоев ни- тридов от 0,2 до 0,3 мкм для достижения максимальной квантовой эффективности.

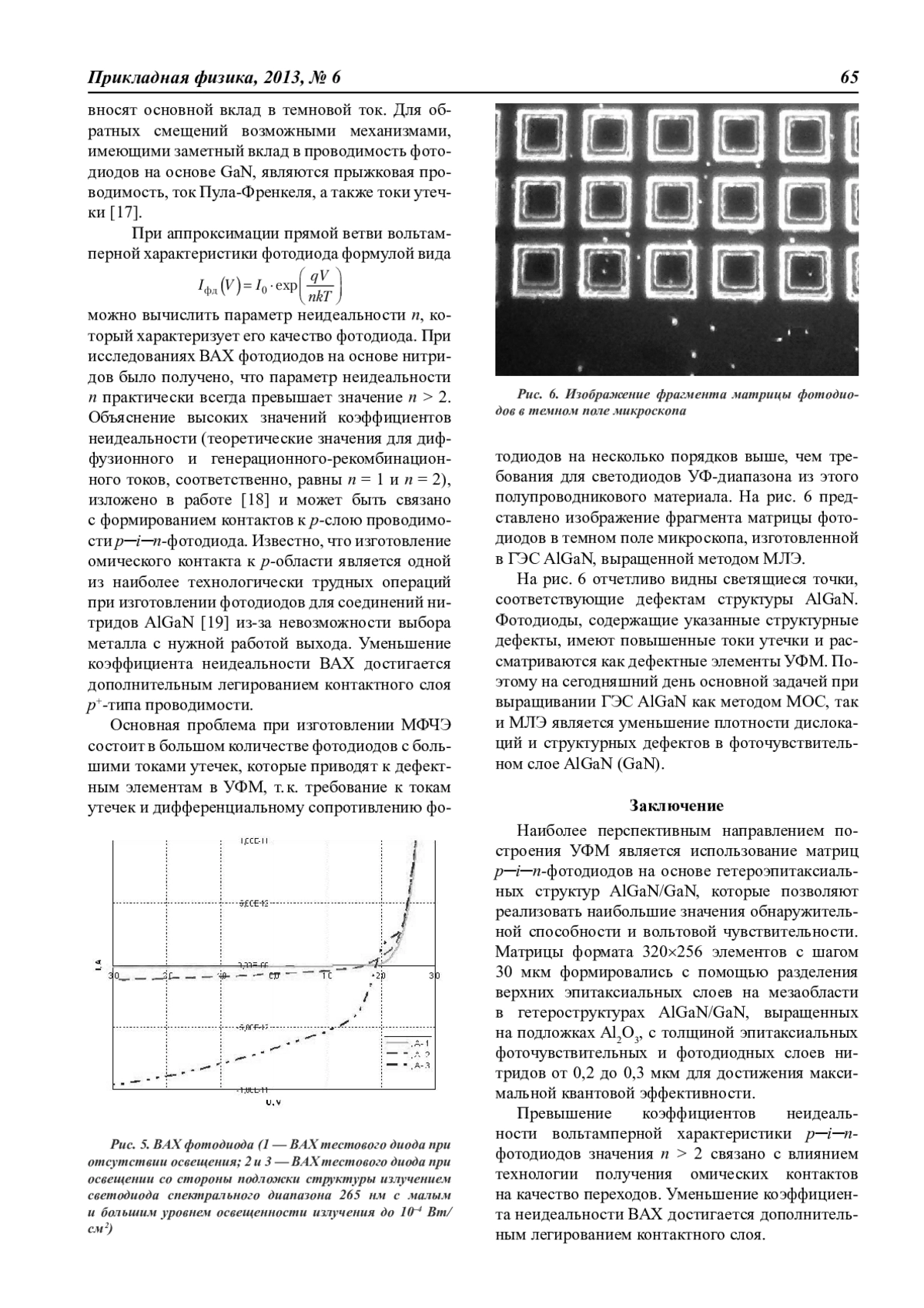

Превышение коэффициентов неидеальности вольтамперной характеристики p─i─n- фотодиодов значения n > 2 связано с влиянием технологии получения омических контактов на качество переходов. Уменьшение коэффициента неидеальности ВАХ достигается дополнительным легированием контактного слоя.
